CG100 User Manual

Version :

1. 소개

CG100은 실내에 설치 가능한 소형 LoRaWAN 게이트웨이입니다. LoRaWAN은 저전력 광역(LPWA) 무선 네트워크 기술로 사물인터넷(Internet of Things)에서 널리 사용되고 있으며, CG100은 실내에 설치된 각종 LoRa 센서들을 인터넷과 연결시켜주는 기능을 수행합니다.

2. 하드웨어 사양

CG100의 하드웨어 사양은 다음과 같습니다.

구분 내용
CPUAllwinner H2+ Quad-core ARM Cortex-A7 1.2GHz
Memory256MB DDR3 SDRAM
PowerDC 5V
Ethernet10/100Mbps RJ45
OSDebian Linux (Armbian)
LoRaSX1301 900MHz RF(LoRa, FSK) concentrator
KC인증917MHz~923.5MHz 대역 사용 USN 기기 (최대출력 14dBm)
인증번호: R-CMM-Cox-CG100

CG100의 각 부분별 설명은 다음과 같습니다.

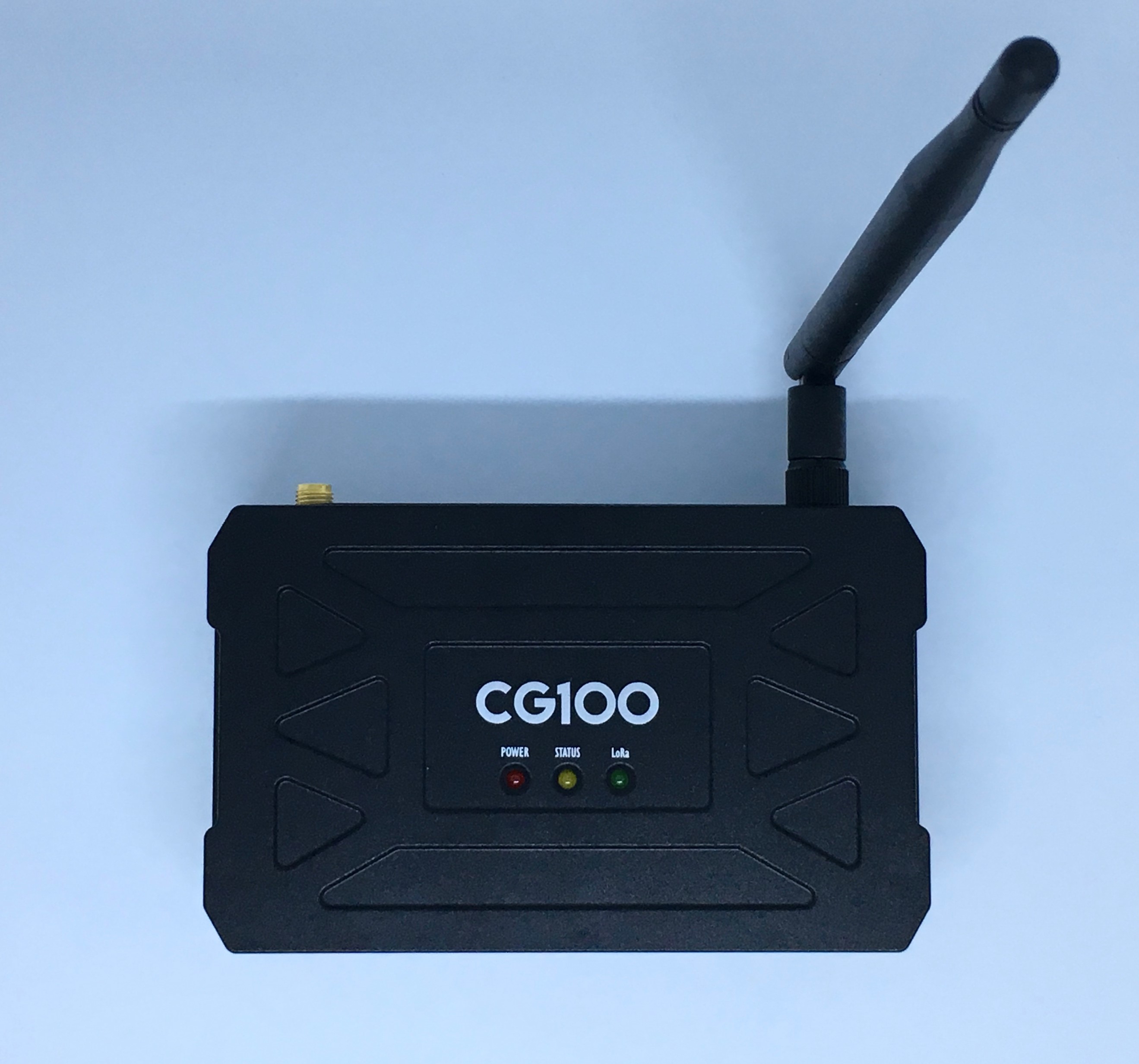

상단 LED 표시부
구분설명
Power (좌측 적색)전원이 연결되면 ON
Status (중앙 황색)LoRaWAN Gateway로 동작 중이면 ON. 꺼져있거나 깜빡거리는 경우, 정상 동작 상태가 아닙니다.
LoRa (우측 녹색)LoRa로 전파가 송출되는 중이면 ON

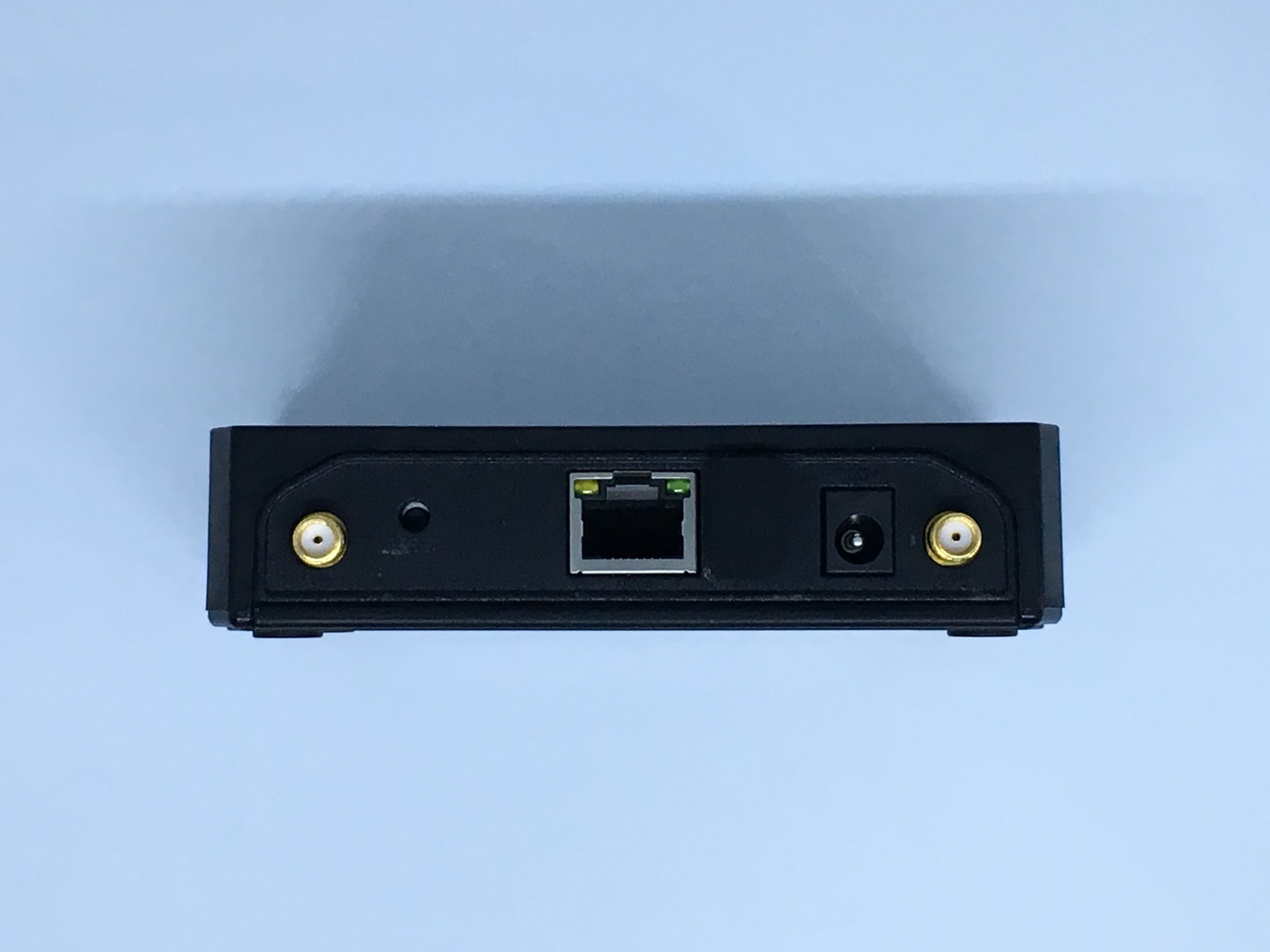

후면 단자부
구분설명
LoRa900MHz LoRa 안테나 연결 단자
RESET공장초기화 버튼
WAN인터넷과 연결하기 위한 RJ45 단자
DC 5V전원 어댑터 연결 단자
GPS외장형 active GPS 안테나 연결 단자

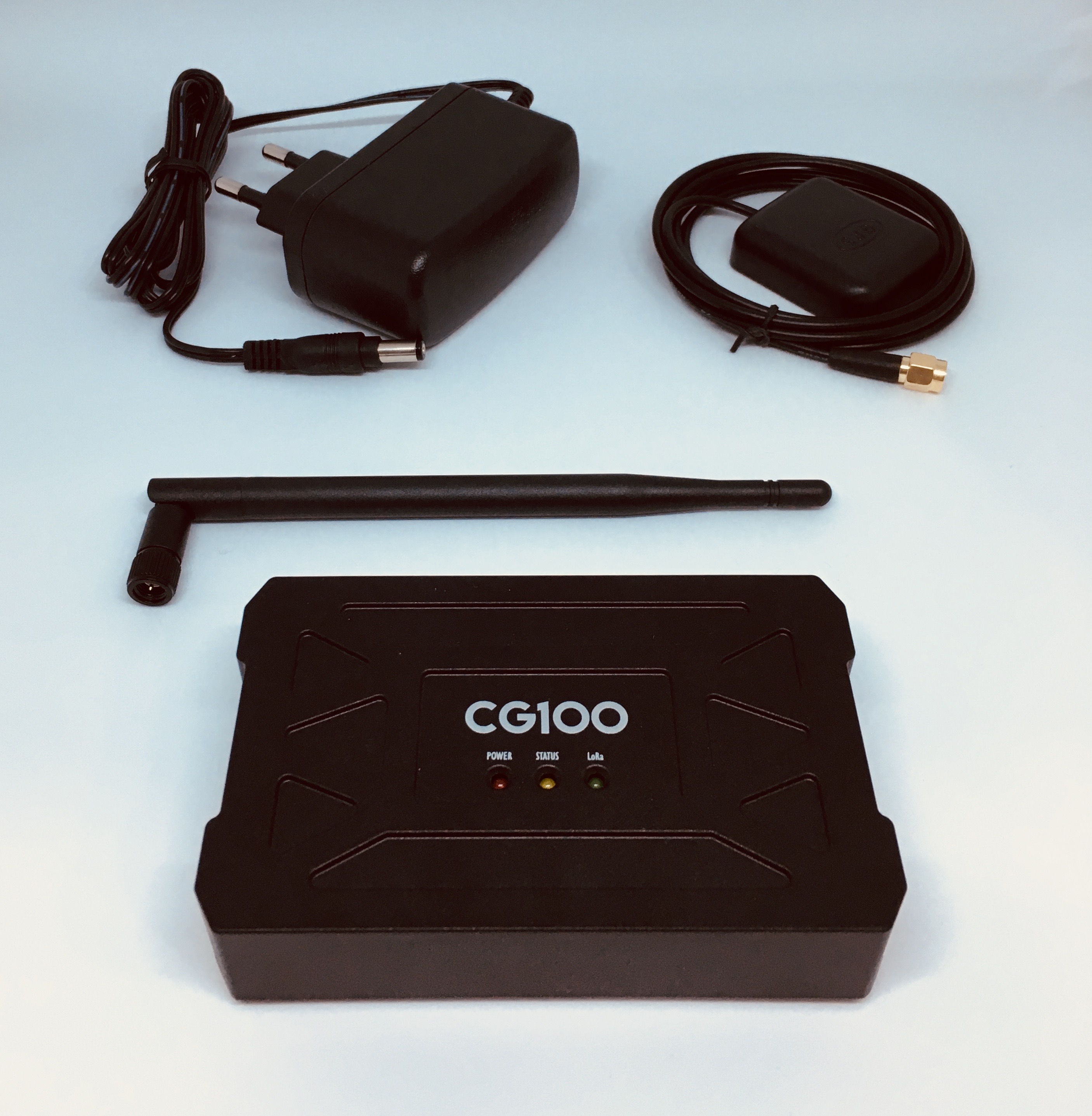

3. 구성품

구분수량
본체1
어댑터 (DC 5V 2A)1
900MHz 안테나1
GPS 안테나1

4. 시작하기

CG100은 DHCP를 사용하여 WAN에 연결되도록 설정되어 있습니다. 따라서, 인터넷 연결을 위한 랜선을 WAN 단자에 연결하고, 전원을 연결하면 됩니다. 부팅이 완료되고 LoRaWAN 연동이 시작되면 STATUS LED가 점등됩니다.

5. 환경설정

5.1 접속방법

CG100의 각종 설정을 변경하기 위해서는 다음 URL로 내장 웹 인터페이스로 접속하여야 합니다.

URL: http://cg100-70b3d5df1ooooooo.local

위의 ‘70b3d5df1ooooooo‘은 CG100의 고유한 ID(EUI-64)를 의미합니다. ID는 장치 밑면의 라벨에서 찾을 수 있습니다. ‘.local’은 mDNS 기반의 로컬 도메인을 의미합니다. Windows 환경에서는 Apple Bonjour Print Services를 설치하여야 합니다. CG100이 고정 IP를 사용하고 있거나 DHCP 서버를 통해 할당받은 IP 주소를 파악할 수 있다면 그 IP 주소를 사용해도 됩니다. 접속하면 다음과 같이 로그인 화면이 나옵니다.

초기 password는 EUI-64와 동일하며, 모두 대문자로 입력해야 합니다. 로그인은 수초가 걸리며, 로그인 후에는 다음과 같이 각종 설정을 변경할 수 있는 화면이 나옵니다.

각종 파라미터들은 현재 설정 값을 의미합니다. 하부에 있는 ‘Change password’ 버튼을 클릭하면, password를 변경할 수 있습니다. 공장 초기화를 수행하면 password는 다시 기본 값으로 변경됩니다.

5.2 WAN 설정

CG100이 WAN 접속에 사용할 IP 주소를 설정합니다.

구분설명
Static / DHCP고정 IP를 사용할지, 동적 IP를 사용할지 설정합니다.
IP Address고정 IP를 사용하는 경우, 사용할 IP 주소를 입력합니다.
Gateway Address고정 IP를 사용하는 경우, 사용할 게이트웨이 IP 주소를 입력합니다.
Subnet Mask고정 IP를 사용하는 경우, 서브넷 마스크를 입력합니다.

5.3 LoRaWAN 설정

CG100이 LoRaWAN 동작에 사용할 각종 파라미터들을 설정합니다.

구분설명
Server Address LoRaWAN 네트워크 서버의 주소를 입력합니다. 주소는 IP 주소와 도메인 주소를 모두 지원합니다.
Up Port LoRaWAN 네트워크 서버로 데이터를 전송할 UDP 포트 주소를 입력합니다.
Down Port LoRaWAN 네트워크 서버로부터 데이터를 수신할 UDP 포트 주소를 입력합니다.
Public 공용망 여부를 설정합니다. 공용망인 경우 true, 사설망인 경우 false 입니다.
Repeater Mode LoRaWAN repeater로 동작 여부를 설정합니다. True인 경우, Server Address, Up Port, 및 Down Port는 무시됩니다.
Repeater Mode는 LoRaWAN 표준에 정의된 모드가 아닌 (주)콕스랩에서 자체 개발한 모드입니다. Repeater를 지원하는 일부 게이트웨이와 연동됩니다.

5.4 IoT.own 설정

CG100을 (주)콕스랩이 서비스하는 사물인터넷 플랫폼 IoT.own과 연동할 때 사용할 파라미터들을 설정합니다.

구분설명
IoT.own Gateway ID IoT.own에서 사용되는 게이트웨이 ID를 입력합니다.
IoT.own이 아닌 타 LoRaWAN 네트워크 서버와 연동하는 경우, 이 값을 공백으로 지정해야 합니다.
IoT.own HTTPS Port IoT.own 서버의 HTTPS 포트 주소를 입력합니다.
기본 443 포트를 사용할 수 없는 경우 사용합니다.

6. 공장 초기화

CG100 후면의 RESET 버튼을 10초간 누르면 STATUS LED가 꺼지고 장치가 재부팅 되면서 모든 설정 및 password가 공장 초기화 상태로 돌아갑니다.

7. 기계적 사양

8. 문제해결

Q1. 전원을 연결해도 아무 반응이 없습니다.
A1. CG100은 제품과 함께 제공된 DC 5V 2A 어댑터를 사용하여야 합니다. 그 외 규격의 어댑터를 사용하는 경우, 비 정상 동작하거나 제품 내부가 파손될 수 있습니다.

Q2. LoRa 신호 세기가 너무 약합니다.
A2. CG100에는 두 개의 안테나 연결 단자를 제공합니다. RESET 버튼 옆은 900MHz LoRa용 단자이고 전원 단자 옆은 GPS용 단자입니다. 900MHz 안테나를 GPS 단자에 연결한 것은 아닌지 확인이 필요합니다. 또한 안테나는 함께 제공된 것과 같이 male 타입을 사용하여야 합니다. Female 타입의 안테나를 사용하고 있는 것은 아닌지 확인 바랍니다.

Q3. GPS로부터 현재 위치를 잡지 못합니다.
A3. 우선 Q2와 같이 안테나 연결 여부를 확인하여 주십시오. GPS 안테나는 외장형 active 안테나를 사용하여야 합니다. 혹시 passive 안테나를 사용하고 있는 것은 아닌지 확인 바랍니다.
